كيفية رسم مخطط منزل باليد: الدليل الكامل خطوة بخطوة

قبل أن تبدأ أي مشروع بناء أو تجديد، تحتاج إلى مخطط. وبينما يلجأ كثيرون مباشرة إلى مهندس أو مصمم، هناك قيمة حقيقية في تعلّم كيفية رسم مخطط منزل باليد — حتى لو كان مجرد كروكي أولي. هذا الكروكي اليدوي هو نقطة الانطلاق التي تُترجم ما في رأسك إلى شيء ملموس يمكن مناقشته مع المهندس أو إدخاله مباشرة إلى برنامج الذكاء الاصطناعي لتحويله إلى تصور ثلاثي الأبعاد.

في هذا الدليل ستتعلم: الأدوات اللازمة، الخطوات التفصيلية لرسم المخطط، المقاييس الصحيحة، الرموز الهندسية الأساسية، وكيف تحوّل مخططك اليدوي إلى تصور ثلاثي الأبعاد احترافي في أقل من دقيقة.

لماذا تتعلم رسم مخطط منزل باليد؟

في عصر الحواسيب والبرامج المتطورة، يتساءل البعض: هل لا يزال من المنطقي رسم المخطط باليد؟ الجواب نعم، لهذه الأسباب:

• السرعة: رسم كروكي يدوي أسرع بكثير من فتح برنامج وتعلم واجهته. في 15 دقيقة يمكنك وضع أول تصور لمنزلك على الورق.
• الحرية: القلم والورقة لا قواعد لهما. يمكنك المحو والتعديل فوراً دون قيود تقنية.
• التواصل مع المهندس: مخطط يدوي بسيط يوفر عليك ساعات من الشرح اللفظي. المهندس يفهم ما تريد بنظرة واحدة.
• نقطة الانطلاق للذكاء الاصطناعي: المخططات اليدوية تعمل مباشرة مع أدوات الذكاء الاصطناعي مثل MyHomeStyler لتحويلها إلى تصورات ثلاثية الأبعاد.

الأدوات التي تحتاجها

لا تحتاج إلى أدوات باهظة الثمن. إليك ما يكفي تماماً:

• ورق مربعات (ورق الشبكة): الأفضل للمبتدئين لأن كل مربع يمثل وحدة قياس محددة، مما يسهّل الحفاظ على النسب. ورق A4 أو A3 يكفي لأغلب المخططات.
• قلم رصاص ناعم (HB أو 2H): للرسم الأولي الذي ستمحوه وتعدله.
• ممحاة جيدة: ستحتاجها كثيراً.
• مسطرة بطول 30 سم: للخطوط المستقيمة.
• قلم ناعم أسود (0.5 أو 0.3 مم): لتثبيت الخطوط النهائية.
• مقياس رسم (اختياري لكن مفيد): يسمح لك برسم مقاسات حقيقية على الورق مباشرة.

قبل أن تبدأ، من المفيد التعرّف على أساسيات الرسم المعماري كلغة بصرية متعارف عليها عالمياً، فهذا يساعدك على التواصل بدقة مع المهندسين والمقاولين.

المفاهيم الأساسية قبل البدء

مقياس الرسم

مقياس الرسم هو النسبة بين الرسم والواقع. المقاييس الأكثر استخداماً في المخططات المنزلية:

• 1:100 — كل سنتيمتر على الورق يعادل متراً في الواقع. المثالي للمخططات العامة على ورق A4.
• 1:50 — كل سنتيمتر يعادل 50 سم. للتفاصيل كالمطبخ والحمام.
• 1:200 — للمخططات الكبيرة (فيلا أو مبنى كامل) على ورق A4.

مثال عملي: إذا كنت ترسم بمقياس 1:100 على ورق مربعات حيث كل مربع = 1 سم، فغرفة 4 أمتار × 3 أمتار ستُرسم بمستطيل 4 سم × 3 سم.

الرموز الهندسية الأساسية

خطوات رسم مخطط منزل باليد: من الصفر

الخطوة الأولى: تحديد المتطلبات قبل الرسم

قبل أن تمسك القلم، أجب على هذه الأسئلة:

• كم عدد غرف النوم؟
• هل تريد صالة مفتوحة أم منفصلة؟
• كم عدد الحمامات؟
• هل هناك احتياجات خاصة (مكتب، غرفة غسيل، مستودع)؟
• ما أبعاد الأرض؟
• ما هي الجهة التي تُطل عليها واجهة المنزل؟

اكتب الإجابات على ورقة منفصلة قبل البدء بالرسم. هذه القائمة ستكون مرجعك طوال عملية التصميم.

الخطوة الثانية: رسم حدود الأرض

ابدأ بتحديد مقياس الرسم. إذا كانت أرضك 15 × 10 أمتار وتستخدم مقياس 1:100:

1. ضع ورقة الشبكة أمامك.
2. ارسم مستطيلاً بأبعاد 15 سم × 10 سم — هذا هو حد أرضك.
3. اترك هامشاً من كل جانب لكتابة الأبعاد والملاحظات.
4. دوّن المقياس في أسفل الرسمة (مقياس 1:100).

الخطوة الثالثة: رسم الجدران الخارجية

الجدار الخارجي في المخطط يُمثَّل بخطين متوازيين بسماكة تعادل 25-30 سم في الواقع (2.5-3 مم على الورق بمقياس 1:100).

1. ارسم المستطيل الخارجي للمنزل داخل حدود الأرض — تذكر ترك مسافة للفناء والمواصفات البلدية.
2. ارسم خطاً موازياً داخلياً لتمثيل سماكة الجدار.
3. تأكد من أن الزوايا قائمة (90 درجة) باستخدام المسطرة.

الخطوة الرابعة: تقسيم المساحة الداخلية

هذه أهم خطوة وأكثرها تأثيراً. ابدأ بالتفكير في المناطق الكبرى أولاً:

• منطقة العيش (اليمين أو اليسار): الصالة والمطبخ.
• منطقة النوم (في العمق): غرف النوم والحمامات.
• منطقة الخدمة: مدخل، ممر، مستودع.

ارسم الجدران الداخلية بخطوط أرفع من الخارجية. لا تقلق من الكمال في هذه المرحلة — هذا كروكي أولي وستعدّله كثيراً.

نصيحة عملية: ارسم أولاً بقلم رصاص خفيف جداً. عندما تقتنع بالتوزيع، ثبّت الخطوط بقلم أحمق.

الخطوة الخامسة: إضافة الأبواب والنوافذ

الأبواب:

• أترك فتحة في الجدار بعرض الباب (90 سم للأبواب الداخلية، 100-120 سم للمدخل الرئيسي).
• ارسم قوس ربع دائرة من حافة الفتحة — يُظهر اتجاه فتح الباب ومنطقة الحركة.
• تأكد أن الباب لا يتصادم مع أثاث أو باب آخر عند الفتح.

النوافذ:

• حدد موضع النافذة على الجدار الخارجي.
• ارسم ثلاثة خطوط متوازية داخل الفتحة — هذا الرمز العالمي للنافذة.
• فكر في اتجاه الإضاءة: النوافذ الشمالية تعطي ضوءاً ثابتاً، الشرقية تعطي ضوء الصباح، الجنوبية تعطي شمساً مباشرة.

الخطوة السادسة: رسم الحمامات والمطبخ

هذه الغرف تحتاج تفاصيل أكثر:

الحمام: ارسم موضع المرحاض (مستطيل صغير)، الحوض (مربع أو دائرة)، والدش أو البانيو. تأكد أن باب الحمام لا يفتح مباشرة على منطقة الطعام أو الصالة.

المطبخ: ارسم أسطح العمل على الجدران (مستطيلات ضيقة)، موضع الموقد، الثلاجة، والحوض. اتجاه "مثلث العمل" بين الثلاجة-الموقد-الحوض يجب أن يكون منطقياً.

الخطوة السابعة: كتابة الأبعاد

المخطط بدون أبعاد غير مكتمل. اكتب:

• أبعاد كل غرفة (طول × عرض) داخل الغرفة.
• سماكة الجدران على الخط نفسه.
• أبعاد الأبواب والنوافذ فوق أو تحت الفتحة.
• المقياس العام في أسفل الرسمة.
• الاتجاهات الأصلية (شمال) برمز السهم.

الخطوة الثامنة: المراجعة النهائية

قبل اعتبار المخطط جاهزاً، تحقق من:

• هل كل غرفة لها نافذة خارجية للتهوية الطبيعية؟
• هل الأبواب تفتح في الاتجاه الصحيح دون إعاقة؟
• هل يمكن الوصول إلى كل غرفة دون المرور عبر غرفة أخرى؟
• هل الحمام بعيد عن مناطق الطعام والمجلس؟
• هل مجموع المساحات يتطابق مع المساحة الكلية للمنزل؟

نصائح احترافية لمخطط يدوي أفضل

ابدأ من الخارج للداخل

ارسم الجدران الخارجية أولاً، ثم المناطق الكبرى، ثم الجدران الداخلية، وأخيراً التفاصيل. هذا الترتيب يمنعك من الوقوع في فخ تصميم غرفة واحدة بتفاصيل كثيرة ثم اكتشاف أنها لا تتلاءم مع باقي المخطط.

فكر بالحركة لا بالغرف

أكثر المخططات الناجحة تُصمَّم بالتفكير في كيفية تنقل الناس داخل المنزل. من المدخل إلى المطبخ، من الصالة إلى الحمام، من غرفة النوم إلى الحمام الخاص — كل هذه المسارات يجب أن تكون منطقية وقصيرة.

راعِ الخصوصية والتسلسل الهرمي

المنزل له ثلاث مناطق: العامة (صالة، مطبخ)، الخاصة (غرف النوم، حمامات)، وبينهما منطقة انتقالية (ممر، مدخل). التصميم الجيد يضمن ألا يصل الضيف إلى منطقة النوم الخاصة دون المرور بالمنطقة الانتقالية.

رسم عدة بدائل

لا تتعلق بأول مخطط ترسمه. ارسم 2-3 بدائل مختلفة للتوزيع ثم قارن. في كل مرة ستكتشف حلاً أفضل لم يخطر لك في البداية.

الأخطاء الشائعة في رسم المخطط اليدوي

• رسم الجدران بخط واحد: الجدار له سماكة حقيقية (15-30 سم). رسمه بخط واحد يُعطي أبعاداً خاطئة.
• نسيان اتجاه فتح الأبواب: باب يفتح على جدار آخر أو يعيق حركة الأثاث مشكلة شائعة يُكتشف أغلبها بعد البناء.
• المبالغة في الممرات: ممر بعرض 80-90 سم كافٍ تماماً. الأوسع يأكل من مساحات الغرف.
• إهمال الارتفاع: المخطط الأفقي لا يُظهر الارتفاع. تذكر أن ارتفاع السقف (2.8-3.2 م) وارتفاع النوافذ له تأثير كبير على الإضاءة والتهوية.
• الرسم بحجم خاطئ: كتابة الأبعاد وحساب المقياس منذ البداية يوفر عليك إعادة الرسم كاملاً.

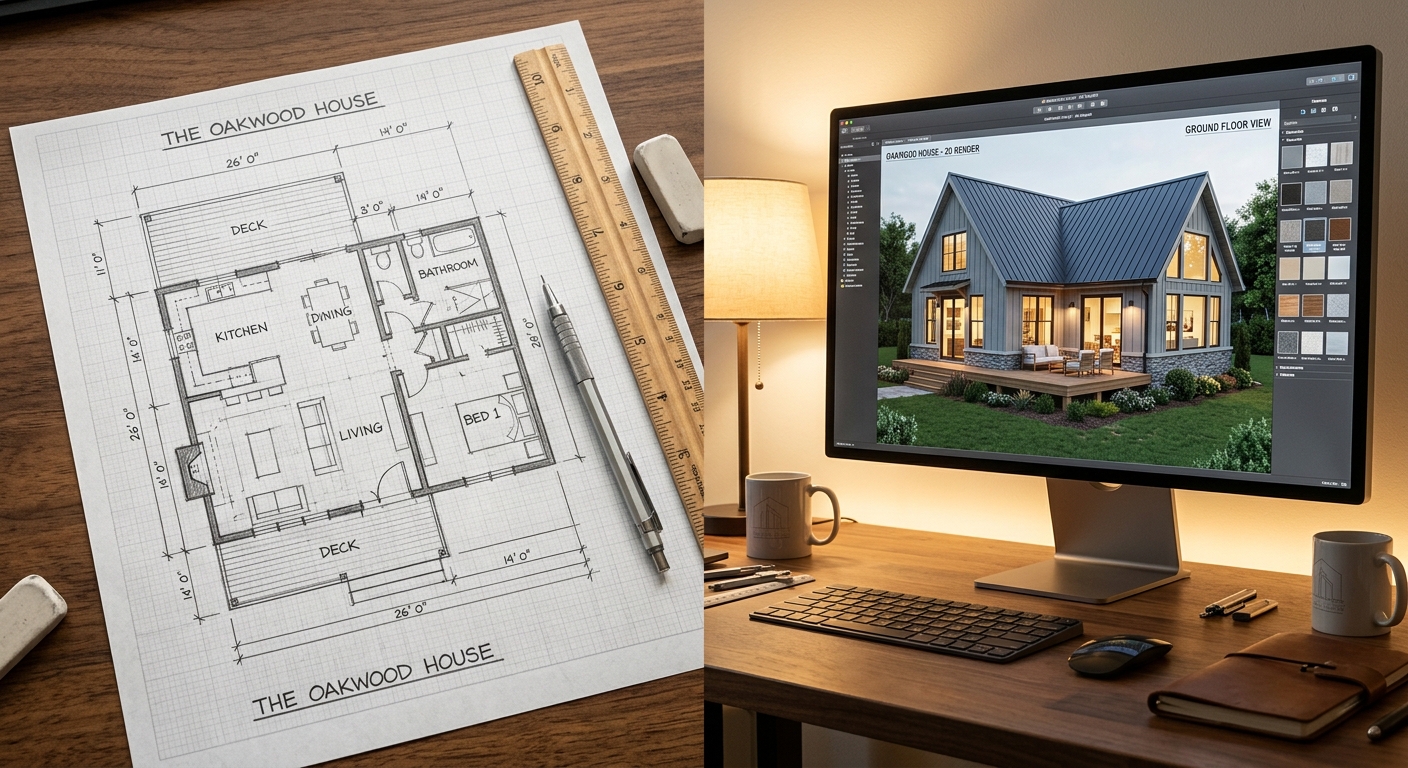

من المخطط اليدوي إلى التصور ثلاثي الأبعاد في 60 ثانية

هنا تكمن الثورة الحقيقية. في الماضي، تحويل مخطط يدوي إلى تصور ثلاثي الأبعاد كان يتطلب مهندساً متخصصاً وأسابيع من العمل وآلاف الريالات أو الدراهم. اليوم، مع MyHomeStyler، العملية أصبحت:

1. صوّر مخططك اليدوي بهاتفك — لا حاجة لماسح ضوئي. صورة واضحة بإضاءة جيدة تكفي تماماً.
2. ارفع الصورة على MyHomeStyler — اختر أداة "محول مخطط المنزل إلى 3D".
3. اختر أسلوب التصميم — عصري، إسكندنافي، فاخر، ريفي، وغيرها.
4. اضغط توليد — في أقل من 60 ثانية تحصل على تصور فوتوواقعي ثلاثي الأبعاد لمنزلك كاملاً.

الذكاء الاصطناعي يقرأ خطوطك اليدوية، يحدد الجدران والغرف والفتحات، ويبني نموذجاً ثلاثي الأبعاد كاملاً يشمل الأثاث والإضاءة والمواد حسب الأسلوب الذي اخترته.

لماذا هذا مهم جداً؟

لأن الفرق بين رؤية مخطط ثنائي الأبعاد على الورق ورؤية منزلك بشكل ثلاثي الأبعاد هائل. كثير من الأخطاء التصميمية — غرفة ضيقة، ممر مظلم، نافذة في الموقع الخطأ — لا تُكتشف على الورق ولكن تظهر فوراً في التصور ثلاثي الأبعاد. اكتشافها قبل البناء يوفر عليك تكاليف ضخمة.

مقارنة: رسم المخطط باليد مقابل البرامج مقابل الذكاء الاصطناعي

أسئلة شائعة عن رسم مخطط المنزل باليد

هل أحتاج موهبة في الرسم؟

لا. مخطط المنزل ليس رسماً فنياً. هو مجموعة من الخطوط المستقيمة والزوايا القائمة. أي شخص يستطيع استخدام مسطرة يستطيع رسم مخطط منزل مقبول. الخطوط المستقيمة والنسب الصحيحة هما كل ما تحتاجه.

ما الفرق بين المخطط والكروكي؟

الكروكي رسم تقريبي سريع لاستكشاف الأفكار — لا يتقيد بمقياس دقيق. المخطط رسم دقيق بمقياس محدد يمكن الاعتماد عليه للبناء. للتواصل مع الذكاء الاصطناعي أو المهندس، الكروكي الواضح كافٍ تماماً.

هل يمكن استخدام الهاتف بدلاً من الورق؟

نعم. هناك تطبيقات بسيطة لرسم المخططات على الهاتف مثل Planner 5D وFloorplanner، لكنها تتطلب وقتاً للتعلم. الرسم على الورق أسرع للمبتدئين ونتيجته مقبولة تماماً للذكاء الاصطناعي.

كيف أعرف أن نسب مخططي صحيحة؟

بعد الانتهاء من الرسم، اجمع أبعاد الغرف وتحقق من أن مجموعها يتطابق مع المساحة الكلية. إذا كانت مساحتك 120 متراً ومجموع الغرف 100 متر، فالـ 20 مترًا المتبقية ذهبت للجدران والممرات — وهو معقول تماماً.

كم مرة أعدّل المخطط قبل تثبيته؟

لا يوجد عدد محدد. المهندسون المحترفون يُعدّلون مخططاتهم عشرات المرات. الأهم أن تستمر بالتعديل حتى تشعر أن كل غرفة في موضعها الطبيعي وأن الحركة داخل المنزل منطقية وسلسة.

الخلاصة: ابدأ باليد، أكمل بالذكاء الاصطناعي

تعلم كيفية رسم مخطط منزل باليد مهارة تستحق الاستثمار فيها. ليس لأنها تُغني عن المهندس — فالمهندس ضروري للتنفيذ الفعلي — بل لأنها تُمكّنك من التفكير بوضوح في ما تريد، وتوفر عليك وقتاً وتكاليف كثيرة في مرحلة التخطيط.

والأجمل من ذلك: مخططك اليدوي البسيط يمكن تحويله إلى تصور ثلاثي الأبعاد احترافي في أقل من دقيقة. ما كان يستغرق أسابيع ويكلف آلاف الريالات أصبح متاحاً للجميع.

ارسم مخططك اليوم، وحوّله إلى 3D بالذكاء الاصطناعي:

جرّب MyHomeStyler مجاناً ←

تمارين عملية لتحسين مهارة رسم المخطط

أفضل طريقة لتعلم كيفية رسم مخطط منزل باليد هي الممارسة الفعلية. إليك تمارين متدرجة من السهل إلى الأصعب:

التمرين الأول: ارسم غرفتك الحالية

ابدأ بما تعرفه. قس غرفة نومك أو صالتك بشريط القياس وارسمها بمقياس 1:50. ضع الأثاث الحالي في مواضعه الصحيحة. هذا التمرين يُعلمك كيف تترجم القياسات الحقيقية إلى مقياس الرسم.

التمرين الثاني: أعد تصميم غرفتك

على نفس ورقة غرفتك، ارسم بدائل مختلفة لترتيب الأثاث. لا تغير الجدران — فقط حرّك الأثاث. ستكتشف خيارات لم تفكر فيها من قبل، وستتعلم كيف تُؤثر مواضع الأثاث على الشعور بالمساحة.

التمرين الثالث: صمّم شقة 80 متر من الصفر

الآن ارسم مخططاً كاملاً لشقة وهمية بمساحة 80 متر تحتوي على: غرفة نوم رئيسية، غرفة نوم صغيرة، صالة مفتوحة على المطبخ، وحمامين. هذا التمرين يجمع كل ما تعلمته: المقياس، الجدران، الأبواب، النوافذ، والتوزيع المنطقي.

كيفية قراءة المخططات الهندسية: مهارة مكملة

تعلم رسم المخطط يصبح أقوى حين تتعلم أيضاً قراءة المخططات الهندسية الاحترافية. هذه المهارة تُمكّنك من مناقشة المهندس بندية وفهم ما يرسمه بالضبط.

المخطط المعماري مقابل المخطط الإنشائي

المخطط المعماري يُظهر التوزيع والشكل والأبعاد — هو ما تعمل عليه في هذا الدليل. المخطط الإنشائي يُظهر تفاصيل الأساسات والأعمدة والكمرات — هذا لمهندس الإنشاء ولا تحتاج لرسمه.

المصطلحات الأساسية في المخطط الهندسي

• الكوتة: الرقم المكتوب على خط القياس — يُمثل البُعد الحقيقي في المتر أو السنتيمتر.
• الفتحة: أي انقطاع في الجدار سواء كان باباً أو نافذة.
• المسقط الأفقي: المخطط كما يُرى من الأعلى — وهو ما نرسمه في هذا الدليل.
• الواجهة: رسم جانبي للمبنى كما يبدو من الخارج.
• المقطع: رسم يُظهر المبنى مقطوعاً عمودياً — يُوضح الارتفاعات الداخلية.

أدوات رقمية مجانية لمن يريد الخطوة التالية بعد الرسم اليدوي

بعد إتقان الرسم اليدوي، ربما تريد الانتقال لأدوات رقمية. إليك الخيارات المجانية المناسبة للمبتدئين:

Floorplanner.com

موقع مجاني بسيط لرسم المخططات ثنائية الأبعاد. مناسب لإنشاء مخطط نظيف من الكروكي اليدوي. النسخة المجانية كافية للاستخدام الشخصي.

RoomSketcher (النسخة المجانية)

يتيح رسم مخططات ثنائية وثلاثية الأبعاد. النسخة المجانية محدودة لكنها كافية للتجربة الأولى.

MyHomeStyler — الخيار الأذكى

بدلاً من إعادة رسم مخططك رقمياً من الصفر، ارفع مخططك اليدوي مباشرة على MyHomeStyler واحصل على تصور ثلاثي الأبعاد فوتوواقعي في 60 ثانية. هذا يوفر عليك ساعات من إعادة الرسم في برامج معقدة.

رسم مخطط المنزل باليد للأطفال والطلاب: بداية مبكرة

كثير من المهندسين المعماريين يُحكون عن بداياتهم برسم مخططات خيالية في الطفولة. رسم المخططات مهارة تُنمّي التفكير الفضائي والمنطقي والإبداعي — مثالية للطلاب والأطفال في سن 10 سنوات فأكثر.

تمرين ممتاز للطلاب: اطلب منهم رسم بيت أحلامهم بمقياس 1:100. لا قواعد إلزامية — فقط الإبداع والمنطق. ثم يمكن تحويل هذا الكروكي إلى تصور ثلاثي الأبعاد على MyHomeStyler وإظهاره كيف سيبدو حلمهم في الواقع.

كيفية رسم مخطط المنزل باليد لمن لديه أرض غير منتظمة الشكل

ليست كل الأراضي مستطيلة أو مربعة. كثير من قطع الأراضي في المدن العربية ذات أشكال غير منتظمة بسبب الشوارع المتقاطعة أو تضاريس الأرض. إليك كيف تتعامل مع هذا:

أرض مثلثة أو شبه منحرفة

ابدأ برسم حدود الأرض بدقة — كل ضلع بطوله وزاويته الصحيحة. ثم ابحث داخل هذا الشكل عن أكبر مستطيل يمكن وضعه — هذا سيكون جسم المبنى الرئيسي. المساحات الغير منتظمة المتبقية تصبح حديقة أو فناء أو موقف سيارات.

أرض ضيقة وطويلة

الأراضي ذات العرض الأقل من 10 أمتار تُقيّد التصميم. الحل: مخطط خطي Linear حيث تتوالى الغرف على طول الأرض. الممر الرئيسي يكون طولياً وكل الغرف تُفضي إليه من جانب واحد. أضف نوافذ جانبية لضمان التهوية.

أدوات قياس تحتاجها قبل الرسم

قبل رسم أي مخطط، تحتاج قياسات دقيقة. إليك الأدوات الأساسية:

• شريط القياس (5-10 أمتار): لقياس الغرف والمسافات الحقيقية.
• تطبيق المسافر (iPhone/Android): تطبيقات قياس المسافات بالكاميرا دقيقة للغرف الصغيرة وتوفر وقتاً كبيراً.
• مقياس الرسم (Scale Ruler): أداة بسيطة توفر متاعب التحويلات الحسابية — كل جانب منها بمقياس مختلف (1:50، 1:100، 1:200).
• بوصلة أو تطبيق الاتجاهات: لمعرفة اتجاه الشمال وتوجيه النوافذ والمداخل بشكل صحيح.

من الكروكي اليدوي إلى التصميم الكامل: رحلة خطوة بخطوة

دعنا نتتبع رحلة تصميم حقيقية لمنزل 100 متر، من الفكرة الأولى إلى التصور ثلاثي الأبعاد:

المرحلة الأولى: الأفكار الأولية (5 دقائق)

ورقة عشوائية وقلم. ارسم مستطيلاً وقسّمه بخطوط عشوائية تُمثّل الغرف التي تريدها. لا مقياس، لا دقة — فقط أفكار أولية على الورق. هذا الكروكي الخشن يُمثّل 20% من قيمة العمل التصميمي الكامل.

المرحلة الثانية: الكروكي المدروس (30 دقيقة)

ورقة شبكية وقلم رصاص. ارسم بمقياس 1:100. قسّم المساحة وفق الاحتياجات الفعلية. اختبر توزيعات مختلفة حتى تجد التوزيع المنطقي.

المرحلة الثالثة: التثبيت والتفصيل (ساعة)

أضف الأبواب، النوافذ، الأبعاد. استخدم قلماً أسود لتثبيت الخطوط النهائية. امحُ الخطوط المساعدة. المخطط الآن جاهز ومقروء.

المرحلة الرابعة: التصور ثلاثي الأبعاد (60 ثانية)

صوّر المخطط بهاتفك. ارفعه على MyHomeStyler. اختر أسلوباً. اضغط توليد. في أقل من دقيقة تحصل على تصور فوتوواقعي لمنزلك — ما كان يستغرق أسابيع وآلاف الريالات مع المهندس.

من فكرة خشنة على ورقة إلى تصور ثلاثي الأبعاد احترافي — العملية كلها لا تستغرق أكثر من ساعتين. هذا هو قوة الجمع بين كيفية رسم مخطط منزل باليد والذكاء الاصطناعي.
